Низьковольтне обладнання
Панелі НКУ
Призначення
Панелі релейного захисту та автоматики застосовуються на електростанціях і трансформаторних підстанціях напругою 35–750 кВ для захисту, сигналізації та керування високовольтним обладнанням.
Особливості
Панелі НКУ застосовуються на електростанціях та підстанціях захисту, дистанційного керування та моніторингу високовольтного обладнання.
Панелі встановлюються в загальнопідстанційних пунктах керування ОПУ та диспетчерських пунктах.
Призначення панелей НКУ:
- захист та автоматика силових трансформаторів
- захист та автоматика приєднання
- пристрої резервування відмови вимикача УРОВ
- РПН силових трансформаторів
- центральна сигналізація
- електромагнітне блокування
- облік
- панель трансформатора напруги
- панель реєстратора аварійних подій
- панель управління та ін.
Панелі комплектуються обладнанням провідних українських та зарубіжних виробників АВВ, Schneider Electric, Хартрон.
Панелі НКУ можуть бути виготовлені за типовими та індивідуальними схемами замовника.
Замовлення
Замовлення на виготовлення панелей НКУ видається замовником у вигляді «завдання заводу»

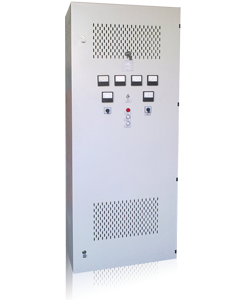

ШКАФЫ ОПЕРАТИВНОГО ТОКА ШОТ
Призначення
Шафи оперативного струму ШОТ призначені для безперебійного електропостачання споживачів підстанцій, електростанцій та інших енергетичних об’єктів постійним струмом 24/48/110/220 В DC.
Особливості
Випускаються на номінальні напруги 24, 48, 110, 220 В.
Являють собою систему безперебійного живлення постійного струму. Включають у себе випрямні-зарядні модулі, герметизовані необслуговувані акумуляторні батареї, систему комутації та розподілу. Комплектуються обладнанням провідних європейських виробників Schneider Electric, ABB, EATON та інших, що забезпечує безвідмовність роботи систем постійного струму до 25 років.
Система з двох і більше зарядно-випрямних пристроїв отримує живлення від двох незалежних вводів змінного струму. У нормальному режимі роботи зарядно-випрямні модулі забезпечують живлення акумуляторної батареї та навантаження. При відключенні входів напруги живлення, живлення споживачів продовжується від акумуляторної батареї без перерв в електропостачанні.
Випрямні-зарядні пристрої (виробництва України, Німеччини) виконані у вигляді 19-дюймових модулів. Під час ремонту та обслуговування можлива швидка заміна одного модуля на інший без перерви в електропостачанні споживачів.
Акумуляторні батареї – герметизовані, що не потребують обслуговування, з тривалим терміном експлуатації та ємністю до 200 А·год. Акумулятори з’єднуються послідовно між собою і утворюють загальну батарею. Ємність встановлених акумуляторних батарей залежить від споживаної системою потужності та необхідного часу резервування.
Виконуються в окремому підлоговому шафі за схемою з однією або двома секціями шин.
Живлять оперативні ланцюги релейного захисту та автоматики, апаратури дистанційного керування та сигналізації, приводів вимикачів, пристроїв комерційного обліку, систем зв’язку, аварійного освітлення, а також особливо відповідальні механізми, що працюють на постійному струмі підприємств з безперервним технологічним циклом.
Замовлення
Замовлення на виготовлення щитів ЩПТ оформляється у вигляді опитувального листа (див. технічний каталог).
Щити 0,4 кВ
Призначення
Щити 0,4 кВ призначені для прийому, розподілу та обліку електричної енергії трифазного змінного струму напругою 380, 220 В частотою 50 Гц у мережах із глухо заземленою нейтраллю.
Особливості
Щити 0,4 кВ мають широке застосування на енергетичних, промислових об’єктах та об’єктах цивільного будівництва. Призначені для розподілу електроенергії між споживачами, захисту ліній від перевантажень і струмів короткого замикання, обліку електроенергії, організації секціонування та автоматичного введення резерву АВР.
- панелі ввідно-розподільні ЩО-90
- щити власних потреб (підстанцій)
- агрегатні шафи АЩСУ для газоперекачувальних компресорних станцій
- пристрої ввідно -розподільні УВР
- головні розподільні щити
- пристрої компенсації реактивної потужності УКРМ
- пристрої автоматичного введення резерву АВР
- силові розподільні пункти СП та інші (за запитом)
Щити 0,4 кВ можуть бути виготовлені за типовими та індивідуальними схемами замовника
Замовлення
Замовлення на виготовлення щитів оформляється у вигляді опитувального листа (див. технічний каталог) відповідно до однолінійної схеми.

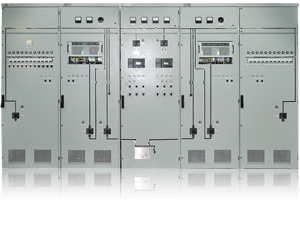

ЩИТИ ПОСТІЙНОГО СТРУМУ ЩПТ
Призначення
Щити постійного струму серії ЩПТ 220, ЩПТ 110, ЩПТ 24 В призначені для безперебійного електропостачання споживачів підстанцій, електростанцій, газоперекачувальних агрегатів компресорних станцій та інших енергетичних об’єктів.
Особливості
Випускаються на номінальні напруги 24, 110, 220 В.
Забезпечують введення живлення від акумуляторних батарей та випрямних пристроїв і розподіл постійного оперативного струму між споживачами.
Живлять оперативні ланцюги захисту, автоматики, апаратури дистанційного керування та сигналізації, системи аварійного освітлення, а також особливо відповідальні механізми, що працюють на постійному струмі.
Включають в себе апаратуру комутації, захисту, автоматики, керування, вимірювання, сигналізації та контролю. Комплектуються обладнанням провідних європейських виробників Schneider Electric, ABB, EATON та інших, що забезпечує безвідмовність роботи систем постійного струму до 25 років.
Дозволяють здійснювати моніторинг стану ізоляції (аварійний режим «земля» в мережі) всієї системи та кожного приєднання окремо, контроль електричних і фізичних параметрів роботи обладнання та апаратури системи в режимі “on-line”.
Працюють у безперервному режимі.
Можливе побудова системи постійного струму будь-якої складності.
Замовлення
Замовлення на виготовлення щитів ЩПТ оформляється у вигляді опитувального листа (див. технічний каталог)..
